來動手做一組堅固的音響架吧

喇叭用的腳架,音響用的音響架,通常有幾個訴求

1.堅固
結構強壯的架子,才有辦法承載高級音響的重量
再者,如果架子軟趴趴,器材很容易受振動影響,聲音會變得軟弱矇糊

2.好看
高級音響動不動就是幾萬幾十萬幾百萬的,就算買不起貴的,放在房間裡,架子醜了,聲音感覺也變難聽了

3.好聽
這個部分,就需要一點經驗和實際測試了
除了穩固,避震等等的特性,還需要它不容易有太多共鳴的機會

簡而言之,隨便買一對喇叭腳架,要買到足夠強壯的,恐怕都要用萬元來計算的

如果你的預算有限,時間不受限,那麼恭喜你,今天這篇文章對你八成有些幫助吧









































今天要做的就是這一套包含兩個喇叭腳架,以及如果你需要,可以順便再加一個小音響桌的東西

準備好捲起袖子來搞了嗎?




當年做這個設計時的思維和能力,跟現在已經有不少的差異了

主要著重在,用現有的工具與資源,還有有限的施工方法,可以把腳架組裝起來

要說這個腳架單一支可以承重個三五百公斤,我想都還是很客氣的說法

正常壯漢踩上去跳,架子都是撐得住的


或許換做現在設計,很多地方都不會這樣做了,人總是有進步,工具總是會再買的嘛

當初是找隨意木材行都買的到的材料,請木材行代工裁切

做了一套,剩下一些扔在倉庫,這幾日挖出來組合起來,順便跟大家分享一下



首先,我們需要一張設計圖

基本上腳架的部分,需要一張三尺*六尺的六分防水夾板,以及四隻12尺角材

請木材行幫忙代工裁切成上面標示的那些方塊

(因為是給自己看得,所以組合圖沒再另外詳細畫,如果你想跟著做,請您自己對照一下成品照片)

PS1.一開始使用紅膠夾板,是取其聲音比較好,後來有前輩說室內用途使用,最好還是選用普通木心板就好,原因是怕膠的成分如果不好,會有類似甲醛揮發

PS2.如果使用木心板,重量會少掉接近一半,但強度也會打折不少,但因為設計值挺夠的,也不用太擔心撐不住器材

裁切回來的木材,這邊是兩支腳架的部分,其實真是不很多

但如果你買的是紅膠夾板(據說現在也買不到了?) 那麼其實挺重的


接下來,你要準備一些東西,準備開始製作

1.木工膠,便宜一點買南寶樹脂,貴一點買所謂的太棒膠,我自己則是使用之前臉書社團買的拼板膠

2.建議要準備一下電動工具,起子機和電鑽為主,因為我用大量的木螺絲,如果用手鎖,你應該會做不完就放棄了吧

3.鑽頭(3.5mm/2mm),沉頭螺絲鑽(沙拉孔鑽)

4.木螺絲,一盒大約50~80之類的,直接整盒買,需要三個規格,兩吋,一寸半,以及一又1/4吋的


如果妳朋友家有鑽床,建議你先製作一個簡單的小治具

拿切剩的角料製作





兩端各鑽一個孔,到端點的距離,其中一個是取六分板的一半,也就是9mm

另一個是取1個板厚,外加9mm,也就是大約27mm

那麼孔徑大約取3.5mm也就夠了

(請無視左邊照片的更左邊那些亂七八糟的孔,那些是無用亂鑽的)

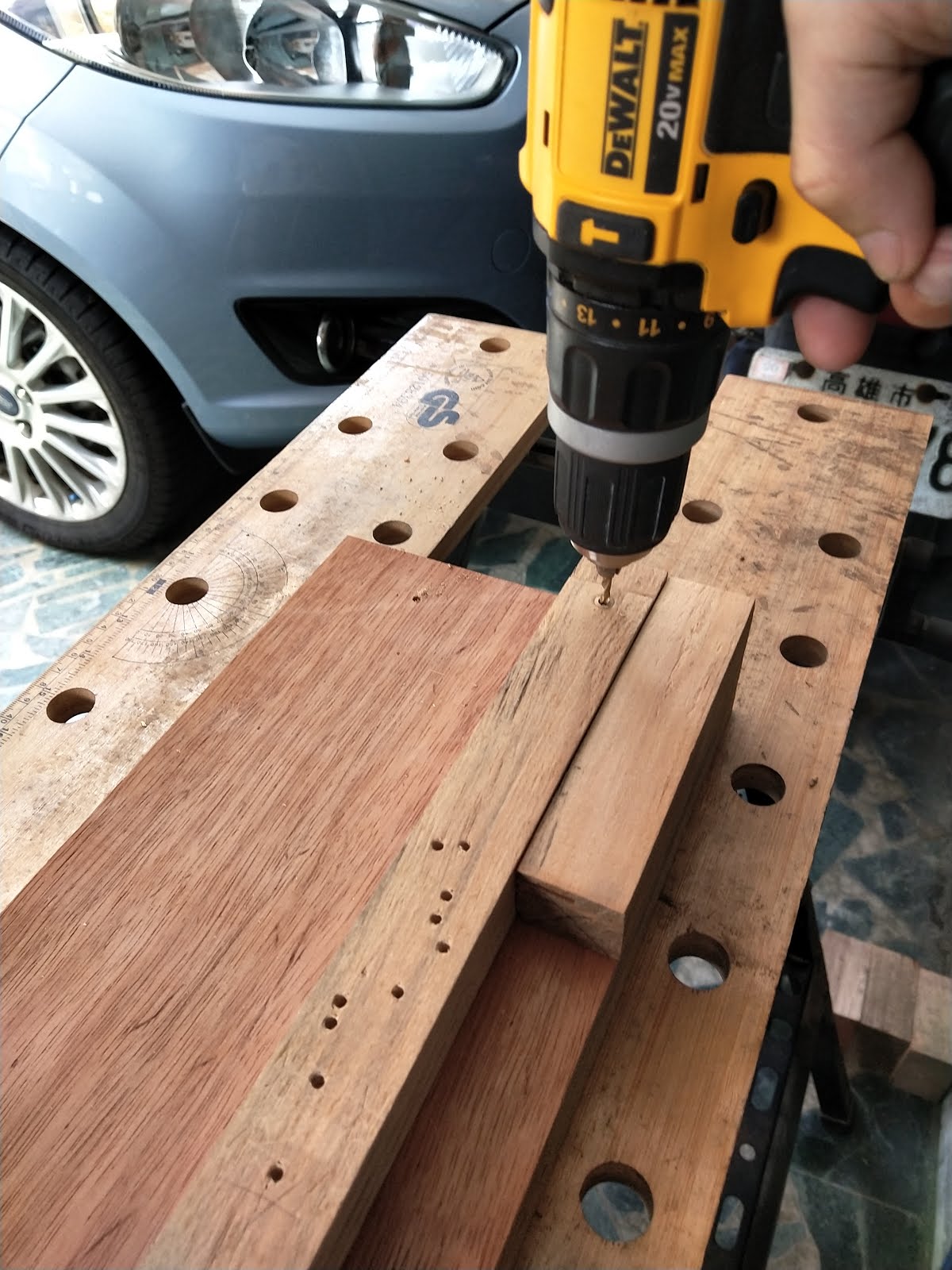

輔助的鑽孔治具使用的方法就跟下面一樣

基本上就是一個幫助你鑽孔比較容易垂直的小東西而已

如果不墊著鑽,就很容易鑽的歪斜扭曲的






我們先把腳架上面那兩片板子做好

基本上就是找兩片A木板,其中一片鑽孔,中間抹膠,然後黏再一起

因為工作進度的關係,所以我直接鑽四個洞,抹膠黏起來再鎖,這樣不用等全乾,就可以繼續下一步了

左右腳架各有一片上板,所以一樣的事情要做兩次

請記得要盡量讓左右邊緣對齊,否則等等組起來就醜了


接下來,我們把腳架下方那個類似箱體的結構做起來吧

這個部分是一個開口的五面箱,因為不希望有共鳴腔的產生,所以單面封了一個寬木條
(當然,這一面可以讓你自己決定朝前還是朝後)


原本設計這個空腔是希望可以容納31公分高度的黑膠

設計上預留了32公分,但遇到某些有盒子裝的,或是包裝尺寸稍微不同的黑膠,就沒辦法塞進去了

但由於腳架本身的深度也只有29公分,即使放進去了,也會露出三五公分來

應用上當然是可以塞些東西收納,事實上就看大家的喜好做修改了


剛剛我們治具鑽了一個一半板厚的孔,如果你要再這個箱體的上下板上鑽孔,那麼拿木條對齊邊緣就能鑽了,不用再另外畫線畫半天

鑽好一片之後,剩下的三片可以疊著照著鑽
(兩個半箱體,會有四片上下板)

建議你側面板上也對著鑽個大約2.0~2.5MM的孔來引導木螺絲,否則螺絲從側面鎖進去的時候,夾板很容易整片裂開

想辦法對準之後,鎖螺絲前用電鑽對著孔鑽一下,這樣才能確保孔沒歪

請記得鎖起來之前,接面都要上膠喔



接下來,我們來處理腳

雖然側面整片都是木條,但真正接觸地面的,一個腳架只有四隻

所以一整把木條裡面,有八隻是稍微長一點的,先取出來,我們畫一下線作記號,等等鑽螺絲孔先

我們做的治具這時候還是需要用到的

對著鑽,孔就不會歪斜亂跑了

其實前面就有需要用到這一隻沉頭刀了,但前面沒拍到,現在補起來

這個刀子的止環需要自己調整設定一下,讓刀子不會鑽超過深度

如果你不想買這個的話,隨便拿個好比10mm的大鑽頭也可以擋著用,操作的時候就小心點了,免得一下就毀了

八隻木條處理完,先讓腳和箱體結合一下吧

基本上就是上膠,然後木螺絲鎖進去

這邊應該是用一寸半的螺絲釘比較合適

如果你有木工C夾之類的東西,稍微固定一下,調整一下位置,再鎖木螺絲,這樣木條比較不會亂跑

至於箱底需要留多少間隙? 基本上我偷懶,我留一隻角材的寬度

也就是直接拿一隻角材靠著比而已




四隻腳裝上去,基本上就能站了

把我們一開始做的兩片對黏的上板拿出來

記不記得,我們鑽孔治具的孔,有一邊距離是留1.5板厚

就是用在這邊,我們的螺絲鎖在下面那一片板子的中間,所以你剛剛鑽木條的孔時,基本上就可以好好利用治具了

當然,我們從側面鎖進去夾板,為了避免夾板裂開,真的是先鑽個引孔比較合適

如果有人可以幫你扶著,讓你對準,那就最好了

如果沒有,就找個木工用的F夾稍微固定一下,比較容易施工

再來就是把螺絲鎖上去啦

也請記得,四隻腳和上板之間,也是需要先上膠再鎖緊的


剩下一邊六隻的木條,前置鑽孔也就是一樣的事情

鑽好之後,要鎖上箱體上

因為不精確的木條間隔大約接近一隻木條寬,所以我們就用比的方式決定位置






















當然,如果有要從側面鎖進去上板,那最好也先鑽一下引孔























鑽好,上膠,鎖螺絲,搞定






























包含最中央那隻,一樣是比一比就行了,這邊就不需要非常精密























木條鎖完,看起來感覺就差很多了

正反面到底你要怎麼放,其實就隨你高興

這個下方的空間,原本設計是可以放黑膠唱片的高度

當然你也可以把CD或是其他無用的配件收進去

如果你希望聲音再更乾淨一點

是也能考慮再切兩片大理石(黑金石)放在腳架上面

尺寸就是290*230mm



這個樣子,如果不上漆,久了會發黑發黃,醜醜的

試過幾種,目前覺得德一這些個水性的木料漆還不賴

直接塗上去,也不用先研磨 (其實也不太需要再研磨)

味道也不會很恐怖

因為這次的木料已經放久了,已經是稍微發黃發黑的狀態了,所以這次準備漆成黑色

這種水性漆漆上去之後,還會留有部分原本木材紋路 (夾板也是有紋路呀~)

其實也不太需要打磨,會有一種原始的味道

等我漆完黑色在跟大家分享



至於說好的桌子呢? !

因為我只打算自己看,所以沒有很詳細的圖

木材切割的設計圖如下,組合起來的部分,就請大家發揮一下推理能力,基本上結構跟喇叭腳架一樣

差異就是壓扁,拉寬拉深而已

附上木材切割配置給大家參考

器材架的部分,也是一張3*6的六分夾板,外加兩隻12呎的角材

祝大家玩得愉快喔
